12 倍 (0.58-7X) 放大倍率，適用于檢測多種部件。
分辨率更高，具有 0.018-0.1 的數值孔徑。
從 13 至 341 mm 的可變工作距離。
使用附件時，具有 0.006 mm 至 85.71 mm 的視野。
邊緣平滑性和清晰度。
可與 1/4”、1/3”、1/2”和 2/3”像幅的攝像機配合使用。
此 12 倍變焦系統利用現有的 Zoom 6000 適配筒。
可選用內部同軸照明。請查看第 36 頁的 FOV 規格表。請查看第 22-23 頁上的 12X Zoom 系統圖解。
Navitar 光學系統內變焦范圍和分辨率組合
對于需要在光學性能、大變焦范圍和價格之間達到平衡的高放大倍率應用而言，12X 堪稱理想之選。12X 變焦繼承了Zoom 6000 所有的機械靈活性，同時具有更大的變焦范圍、更高數值孔徑和更高的精確性和可重復性，可滿足苛刻的應用條件。這種出色變焦范圍和大視野范圍的組合，意味著您能使用一種單視頻檢測系統觀察多種部件，而不需要使用笨重的顯微鏡。
應用
Navitar 高放大倍率鏡頭廣泛應用于生物技術和納米技術領域，包括凝膠成像、顆粒表征、DNA 測序、流式細胞術、AFM、挑取菌落、細胞分選以及活細胞成像。Navitar 高放大倍率系統還應用于半導體和電子行業，用于自動視覺檢測、FPD 制造、晶片檢查和非接觸測量。
在生物、醫療、太陽能、液晶等高端、高精度檢測行業應用實例圖

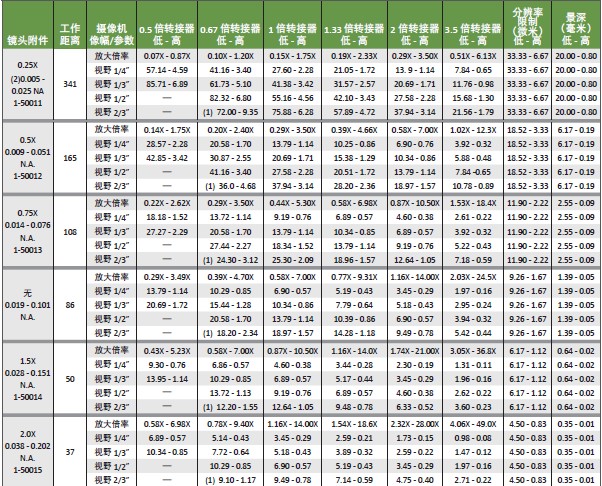

12 倍變焦系統視野表格（單位 mm）
1：內部同軸變焦主體1-50487的視野表格
2：使用內部同軸變焦主體1-50487時，建議工作距離不能大于86mm

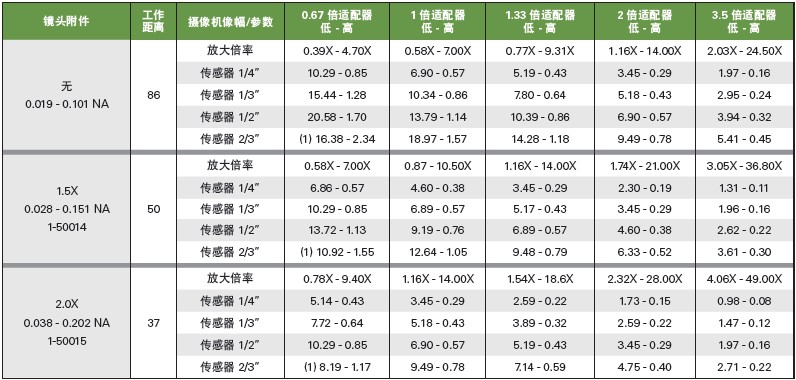

用于內部同軸變焦的 12 倍變焦視野表格
1-50487（毫米）
內部同軸照明可以照亮直徑大約為 14 毫米的圓形區域。任何大于 14 毫米的視野都會有黑暗區域。
可使用低功率鏡頭附件，但會造成暈映增加。(1) 變焦設置為 1.0=X。(2) 數值孔徑隨變焦設置而有所不同。

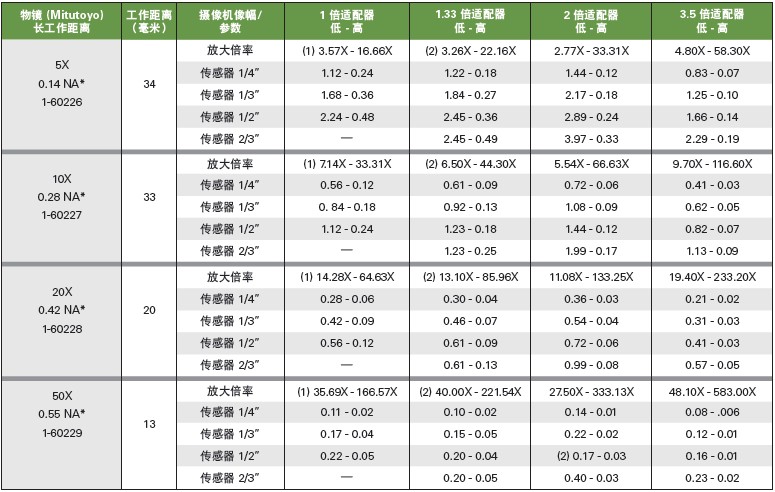

12X UltraZoom 視野表格
1-50502、1-50503 和 1-50504（毫米）
注： 不推薦將此系統與 2/3” CCD 結合使用。
(1) 將變焦設置為 1.5 倍。(2) 將變焦設置為 1.0 倍。*全變焦的數值孔徑。數值孔徑隨變焦設置而有所不同。
如有相關技術咨詢，歡迎聯系我司。
